 恒捷科技造纸设备 >> HSY型压力式弧形筛 >> HSY型/HSC型弧形筛



 HSY型压力弧形筛

一、概述
      HSY型压力弧形筛是一种经济实用的固液分离设备,广泛应用于多种工业生产领域。
在造纸工业中,其可用于下列应用场合:
1、纤维回收
   - 处理各种制浆造纸过程中的白水以回收纤维
2、浆料浓缩
   - 筛选和净化系统良浆和尾浆的浓缩
   - 损纸浆的浓缩
3、白水净化
   - 纸机白水净化用于喷淋水
   - 纸机压榨水净化回用
4、纤维分级
   - 长短纤维分级
   - 分离大的纤维团束
5、纤维/填料分离
   - 脱墨浆洗涤
   - 涂布损纸浆洗涤
6、污水处理
   - 去除固形悬浮物

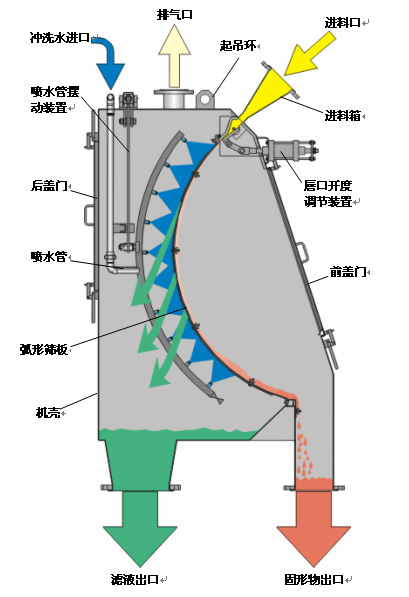

二、HSY型压力弧形筛的工作原理


        HSY型压力弧形筛采用压力喷射上料结构设计,液体物料通过唇板开度可调的进料箱以切线方向喷射到弧形筛板上,喷射力推动物料通过弧形筛板的表面,依靠物料的喷射力和重力作用使液体和细小颗粒物通过筛板的缝隙,汇集到滤液出口;不能通过筛缝的固形物颗粒被筛板阻隔并沿着料流的方向流动到出料口而实现固液分离。

三、HSY型压力弧形筛的结构及性能特点
   * 不锈钢条缝式筛板:根据不同的应用情况筛缝宽度在50 – 250微米之间选择;
   * 加强结构的机壳,设有前后盖门,法兰连接的滤液出口和排料口;
   * 进料箱,带法兰连接的进料口,喷料唇板开度可调;压力式进料和栅条式弧形筛板确保较高的过滤能力;
   * 用于喷料唇板开度调节和唇口冲刷的气动装置:避免进料箱唇口处固形物淤积,可定期地将唇板瞬时开启,以将唇口处的堆积物冲刷掉;
   * 用于清洗筛板的摆动式高压喷水管,间歇冲洗筛板,保持筛缝畅通和清洁;
   * 气动控制箱:筛板冲洗和进料箱唇口冲刷均由气动装置自动地执行。

四、HSY型压力弧形筛有三种规格, 可根据不同的处理能力和应用情况选用:
    * 单联式(HSY-1型):只装设一张筛板;
    * 双联式(HSY-2型):并排装设两张筛板;
    * 三联式(HSY-3型):并排装设三张筛板;



HSC型弧形筛



§
  一、性能特点
    *  高处理能力和良好的运行稳定性
    *  高强度不锈钢条缝筛板经久耐用
    *  筛板自动冲洗和清理
    *  安装、操作和维修简便
    *  全封闭结构,清洁生产
    *  多种规格型号可供选用
    *  适用于多种应用场合
        - 纤维和固形物回收
        - 浆料浓缩
        - 白水过滤
        - 污水处理

二、HSC型压力弧形筛的工作原理



      *  物料溢流到倾斜的筛板上,靠重力流过筛板表面进行固液分离
      *  进料浓度范围0 – 2.5%
      *  根据物料性质、进料压力和筛缝大小等不同工艺条件,固形物出口浓度范围为 3-4 %
      *  自动冲洗和清理筛板
