 恒捷科技造纸设备 >> ZCF系列低浓重质除渣器 >> ZCF型低浓重质除渣器



一、概述
    ZCF型锥形除渣器是北京恒捷科技有限公司在研究和吸收国外同类型产品技术和经验的基础上研制开发出的造纸工业专用新型设备。其专门设计用于高效去除纤维浆料中的各种重质杂质和尘埃,如沙子、碎玻璃、金属物、尘埃以及其他的比重较大的杂质物。配置轻渣引流管的ZCF-Q型除渣器还可同时去除浆料中的塑料泡沫、蜡和胶黏物等轻杂质以及游离空气等。ZCF型锥形除渣器具有高效、节能、耐用和运行可靠等特点。其可用于各种纤维浆料的制备系统以及纸机浆料流送系统中,用以提高成浆和成纸的洁净度,并起到保护后续设备,降低设备磨损等功用。ZCF型锥形除渣器是替代国内原有的老型除渣器以及其他类型离心净化设备的一种高效实用的更新换代产品。

二、ZCF型锥形除渣器的技术参数

       除渣器筒体直径:                   Φ160
       进、出浆口公称直径:               DN50
       下锥体排渣口直径:                 Φ6-Φ16(根据应用情况而定)
       单只除渣器额定通过量:             600-750升/分钟
       进浆浓度:                         ≤ 1.2%
       允许最大进浆压力:                 400 kPa
       额定进出浆压力差:                 160 kPa
       单段体积排渣率:                   4-8%(重渣尾浆)
       单段固形物排渣率:                 15-24%
       允许的最高浆料温度:               95℃(不锈钢材质)

三、ZCF型锥形除渣器的工艺技术保证:

 1.  细碎金属颗粒的去除率99%以上
 2.  沙子、煤灰的去除率92%以上
 3.  石灰、尘土的去除率85%以上
 4.  三段除渣操作纤维流失率0.6%以下

四、ZCF型锥形除渣器的工艺应用与布置:

1、ZCF 除渣器可用于各种浆料制备以及纸机前的流送系统中:
    各种废纸浆制备系统的低浓净化
    各种化学木浆制浆系统的浆料净化
    各种机械浆和化机浆制浆系统的浆料净化
    各种草类纤维浆料制浆系统的浆料净化
    各种文化纸机流送系统的浆料净化
    各种板纸机流送系统的浆料净化

2、工艺布置方案建议:
   进入ZCF除渣器的浆料应预先经过筛孔最大不超过2.5毫米的粗筛先处理。

五、ZCF型系列重质除渣器及其性能特点:

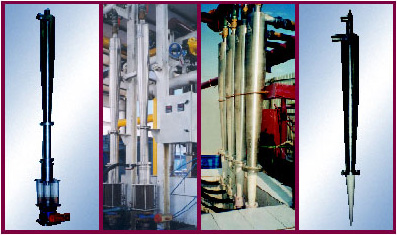

ZCF-R (基本型) 除渣器

    基本型的ZCF除渣器,主要由带进出浆口的上圆筒部分、上锥体、下锥体、连接法兰、玻璃视管和密封元件以及连接件等部件组成。
性能特点
   上圆筒和上锥形体采用内外抛光处理的不锈钢(或玻纤增强热塑)材料制成(可根据需要选用筒体材料),防腐、耐磨、耐高温、经久耐用;
    下锥体由高耐磨性的氧化铝陶瓷材料制造,适用于含沙量高的各种废纸浆料和草类纤维浆料;
    单只处理能力大(600-750升/分),减少安装使用数量及投资;排渣率低,减少所需处理段数,降低系统动力消耗;
    每只除渣器的进出均配装快开式球阀,提高系统工程的灵活性,并可在不停机的情况下对除渣器进行检修,减少系统停机时间;
    可根据现场情况选用开放式排渣或封闭式排渣两种结构形式。封闭式排渣配备有透明玻璃材料的底部排渣室,便于观察排渣情况。

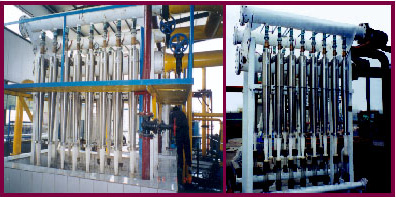

    多种组合排列和布置方式,满足不同的安装使用条件。

ZCF-Q 型多功能除渣器
   ZCF-Q 型多功能除渣器是在基本结构的基础上,在良浆排出管的顶部中心位置处设置轻渣引流管。
   作用:在高效去除重杂质的同时去除浆料中的塑料泡沫、蜡和胶粘物等轻杂质和游离空气,主要用于纸机流送系统生产高强瓦楞纸等较低档纸板的制浆系统

ZCF-R-JC 型除渣器
    ZCF-R-JC 型是带连续排渣式节浆器的除渣器,用于除渣系统的末段,可有效降低纤维流失。
    JC 型节浆器为整体陶瓷材料制造,上部设有切线方向连接的稀释水管及阀门。
ZCF-R-JB 型除渣器
    ZCF-R-JB 型为配备自动间歇排渣式节浆器的除渣器,主要用于除渣器机组的末段。
    结构说明:除渣器下锥体外壁为不锈钢管,内嵌陶瓷锥管。JB 型节浆器上部设有稀释水连接管和截止阀。淘洗室下方设有一个透明有机玻璃材料的集渣罐,罐座为不锈钢材料。罐座下方装设气动蝶阀,由随机配带的气动控制柜来调控蝶阀的启闭动作时间间隔。
    性能特点:任意控制纤维流失,可在保证成纸质量的前提下,最大程度地减少纤维损失。
